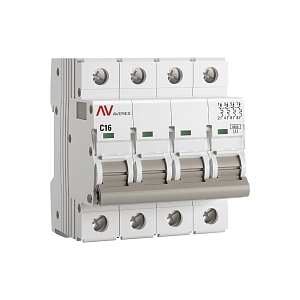

Автоматические выключатели модульные 16А

Автоматические выключатели модульные 16А EKF

Модульные автоматические выключатели на 16А представляют собой защитные устройства, предназначенные для предотвращения перегрузок и коротких замыканий в электрических цепях. Эти компактные приборы обеспечивают безопасность жилых, коммерческих и промышленных объектов, автоматически разрывая цепь при возникновении аварийных ситуаций. Автоматы модульного типа устанавливаются в распределительных щитках и позволяют оперативно управлять отдельными участками электросети.

Назначение защитных устройств

Автоматический выключатель модульный 16А выполняет две основные функции: защиту от токов перегрузки и защиту от токов короткого замыкания. При превышении номинального значения тока в 16 ампер тепловой расцепитель срабатывает, отключая питание. Электромагнитный расцепитель мгновенно реагирует на короткое замыкание, предотвращая повреждение проводки и электрооборудования. Такие защитные аппараты применяются для подключения мощных бытовых приборов, систем освещения, розеточных групп в квартирах и частных домах.

Особенности выбора подходящей модели

При выборе модульного автомата 16А необходимо учитывать несколько важных параметров. Характеристика срабатывания определяет чувствительность устройства: тип B подходит для активных нагрузок без пусковых токов, тип C — для смешанных нагрузок с умеренными пусковыми токами, тип D — для электродвигателей с большими пусковыми токами. Отключающая способность должна составлять не менее 4,5 кА для бытовых сетей и 6 кА для промышленных объектов. Количество полюсов выбирается в зависимости от типа сети: однополюсные автоматические выключатели для однофазных цепей, двухполюсные — для защиты фазы и нейтрали, трехполюсные — для трехфазных систем.

Конструктивные особенности устройства

Модульный автомат на 16 ампер имеет стандартизированные размеры, которые позволяют устанавливать его на DIN-рейку шириной 35 мм. Корпус изготавливается из термостойкого пластика, обеспечивающего степень защиты IP20. Внутри расположены тепловой и электромагнитный расцепители, контактная система и дугогасительная камера. Клеммы рассчитаны на подключение проводов сечением до 25 мм². Многие модели оснащены индикатором положения контактов, что упрощает диагностику состояния системы. Класс токоограничения обычно составляет 3, что обеспечивает быстрое гашение дуги при отключении.

Установка защитного оборудования

Монтаж модульного автоматического выключателя 16А выполняется на DIN-рейку внутри распределительного щита. Устройство защелкивается на рейке с помощью специальной подпружиненной защелки. Входящий кабель подключается к верхним клеммам, исходящий — к нижним, что соответствует стандартам электромонтажа. Важно обеспечить надежный контакт проводников, затянув винтовые зажимы с усилием согласно рекомендациям производителя. Перед началом работ необходимо обесточить щиток и проверить отсутствие напряжения. После установки автомата модульного типа проводится проверка его работоспособности путем включения нагрузки и тестирования срабатывания при превышении номинального тока.

Правильно подобранный и установленный автоматический выключатель модульного исполнения на 16А гарантирует надежную защиту электросети на протяжении всего срока эксплуатации, который составляет не менее 15 лет.
