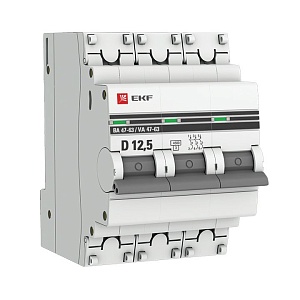

Автоматические выключатели модульные 12.5А

Автоматические выключатели модульные 12.5А EKF

Модульные автоматические выключатели на 12.5А представляют собой защитные устройства, предназначенные для предотвращения перегрузок и коротких замыканий в электрических цепях. Эти компактные приборы устанавливаются в распределительных щитах и обеспечивают надежную защиту проводки, электрооборудования и бытовых приборов от аварийных ситуаций. Автоматы с номинальным током 12.5А оптимально подходят для защиты линий освещения, розеточных групп и маломощного оборудования в жилых и коммерческих помещениях.

Назначение и области применения

Трехполюсные автоматические выключатели 12.5А используются преимущественно в трехфазных сетях переменного тока напряжением 380-400В. Они обеспечивают одновременное отключение всех фазных проводников при возникновении аварийной ситуации. Модульные устройства защиты находят применение в промышленных установках, офисных зданиях, торговых центрах и частных домах с трехфазным электроснабжением. Автоматы данного номинала эффективно защищают электродвигатели небольшой мощности, системы вентиляции, насосное оборудование и другие потребители.

Критерии выбора защитных устройств

При подборе модульного автомата 12.5А необходимо учитывать несколько важных параметров. Отключающая способность устройства должна соответствовать возможным токам короткого замыкания в сети — для бытовых условий достаточно 4.5-6кА, для промышленных объектов требуется 25-85кА. Характеристика срабатывания определяет чувствительность расцепителя: тип B подходит для активных нагрузок, C — для смешанных, D — для оборудования с пусковыми токами, MA — для защиты электродвигателей. Количество полюсов выбирается исходя из типа сети: однополюсные для однофазных линий, трехполюсные для трехфазных потребителей.

Конструктивные особенности

Модульный автоматический выключатель 12.5А состоит из нескольких ключевых элементов. Прочный диэлектрический корпус обеспечивает электробезопасность и защиту внутренних компонентов. Контактная система выполнена из материалов с высокой электропроводностью и стойкостью к износу. Тепловой расцепитель реагирует на длительную перегрузку, а электромагнитный мгновенно отключает цепь при коротком замыкании. Дугогасительная камера безопасно гасит электрическую дугу при размыкании контактов. Механизм свободного расцепления предотвращает принудительное удержание контактов во включенном состоянии.

Монтаж и подключение

Установка модульных автоматов 12.5А производится на стандартную DIN-рейку шириной 35мм в распределительном щите. Устройство защиты занимает определенное количество модулей: однополюсный — 1 модуль (17.5мм), двухполюсный — 2 модуля, трехполюсный — 3 модуля, четырехполюсный — 4 модуля. Перед монтажом необходимо обесточить электрощит и проверить отсутствие напряжения. Автоматический выключатель устанавливается защелкиванием на рейку, подводящий провод подключается к верхним клеммам, отходящий — к нижним. Клеммы затягиваются с усилием, рекомендованным производителем, для обеспечения надежного контакта. После монтажа проверяется правильность подключения и работоспособность защитного устройства путем тестового включения нагрузки.
