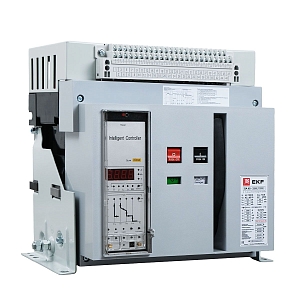

Автоматические выключатели воздушные 2500А

Автоматические выключатели воздушные 2500А от EKF

Назначение оборудования

Автоматические выключатели воздушные 2500А используются для защиты силовых электрических цепей от перегрузок, коротких замыканий и аварийных режимов. Эти устройства устанавливаются в главных распределительных щитах промышленных, коммерческих и инфраструктурных объектов с высокими токовыми нагрузками. Применение автоматов 2500А обеспечивает надежную и быструю коммутацию, предотвращая повреждение оборудования и минимизируя риски для персонала и системы в целом.

Критерии выбора подходящего устройства

При выборе автоматического выключателя воздушного типа на 2500А важно учитывать ряд параметров, чтобы обеспечить оптимальную защиту и эксплуатационную надежность:

• Номинальный ток и отключающая способность, соответствующие расчетным нагрузкам и возможным аварийным токам.
• Количество полюсов (чаще всего 3 или 4), что определяет возможность применения в трехфазных или четырехпроводных сетях.
• Тип исполнения: стационарный или выкатной, в зависимости от требований к обслуживанию и быстроте замены.
• Уровень защиты корпуса по IP для эксплуатации в различных условиях.
• Наличие микропроцессорных или электромеханических расцепителей для селективной защиты.
• Соответствие современным стандартам безопасности.

Использование современных автоматических выключателей воздушных 2500А позволяет обеспечить длительный срок службы и низкие эксплуатационные расходы.

Особенности установки и монтажа

Монтаж воздушного автоматического выключателя 2500А выполняется в распределительных шкафах или щитах. Устройства бывают стационарного и выкатного исполнения. Стационарные автоматы крепятся непосредственно к монтажной панели, а выкатные — на специальном шасси с системой фиксации для удобства обслуживания и быстрой замены без отключения всей системы.

• Соединение с распределительными шинами осуществляется через болтовые или шинные клеммы высокой надежности.
• Обязательна проверка правильности фазировки и надежности затяжки контактов.
• Для управления и мониторинга подключаются управляющие провода, сигнальные и коммутационные контакты.

Благодаря модульной конструкции возможно дооснащение прибора дополнительными аксессуарами без демонтажа основного корпуса.

Конструктивные и эксплуатационные характеристики

Конструкция автоматических выключателей воздушных 2500А предусматривает высокую механическую и электрическую износостойкость, современную систему расцепления и надежную коммутацию:

• Диапазон рабочих токов: от 200 до 6300 А (для универсальных серий), но в данном случае — 2500А.
• Рабочее напряжение: до 690 В.
• Отключающая способность: 80—100 кА, что позволяет работать в системах с высокими токами короткого замыкания.
• Использование электронных или микропроцессорных расцепителей с селективной регулировкой токовых характеристик.
• Длительный срок службы: до 15 000 механических циклов и 5 000 электрических коммутаций.
• Компактные размеры и универсальный габаритный ряд для упрощения проектирования щитового оборудования.

Таким образом, воздушные автоматические выключатели на 2500А являются оптимальным выбором для объектов с высокими требованиями к надежности и безопасности электроснабжения.
