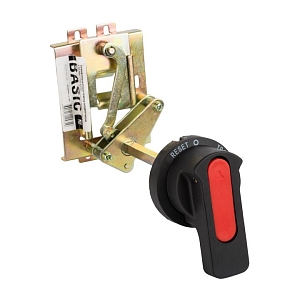

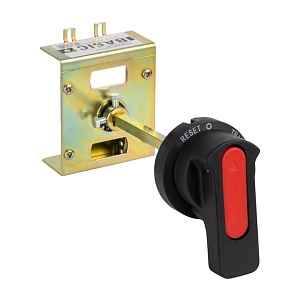

Ручной поворотный привод для автоматических выключателей ВА-99M

Ручной поворотный привод для автоматических выключателей ВА-99M от EKF

Ручной поворотный привод представляет собой механическое устройство управления, предназначенное для коммутации силовых автоматических выключателей большой мощности. Этот тип привода обеспечивает удобное включение и отключение автоматов в распределительных щитах промышленных объектов, энергетических подстанций и коммерческих зданий. Поворотный механизм позволяет оператору безопасно управлять выключателем на расстоянии от токоведущих частей, что особенно важно при работе с высокими токами и напряжением до 690 В.

Назначение поворотного механизма управления

Ручной привод используется для оперативного управления силовыми автоматическими выключателями в литом корпусе, рассчитанными на токи от 100 до 1600 А. Основная функция устройства заключается в передаче механического усилия от оператора к контактному механизму выключателя через систему рычагов. Поворотная конструкция обеспечивает четкую фиксацию положений «включено» и «отключено», исключая промежуточные состояния контактов.

Особенности при выборе управляющего устройства

При выборе ручного поворотного привода необходимо учитывать совместимость с конкретной серией силовых автоматов. Важным параметром является номинальный ток выключателя – для аппаратов на 630-1600 А применяются усиленные приводные механизмы с увеличенным передаточным отношением. Степень защиты корпуса должна соответствовать условиям эксплуатации: для установки в закрытых распределительных устройствах достаточно IP30, для наружного монтажа требуется IP54 или выше. Конструкция привода должна обеспечивать возможность установки блокировочных замков для предотвращения несанкционированных операций.

Установка приводного механизма

Монтаж ручного поворотного привода осуществляется на переднюю панель распределительного шкафа или дверцу щита. Механизм крепится с помощью специальных кронштейнов и соединяется валом с органом управления автоматического выключателя. Расстояние от привода до автомата может составлять от 100 мм до нескольких метров при использовании удлиненных валов. После установки необходимо проверить легкость вращения рукоятки и надежность фиксации в крайних положениях. Важно обеспечить правильную соосность соединительного вала, чтобы избежать заклинивания механизма при эксплуатации.

Конструктивные особенности устройства

Ручной поворотный привод состоит из корпуса, выполненного из ударопрочного негорючего пластика, рукоятки управления и передаточного механизма. Внутри размещена система рычагов и осей, преобразующая вращательное движение в поступательное для воздействия на контактную систему выключателя. Современные приводные устройства оснащаются индикаторами положения контактов с цветовой маркировкой: красный цвет сигнализирует о включенном состоянии, зеленый – об отключенном. Механизм мгновенной коммутации обеспечивает быстрое размыкание контактов независимо от скорости вращения рукоятки оператором, что критически важно для надежного гашения электрической дуги при отключении больших токов.
