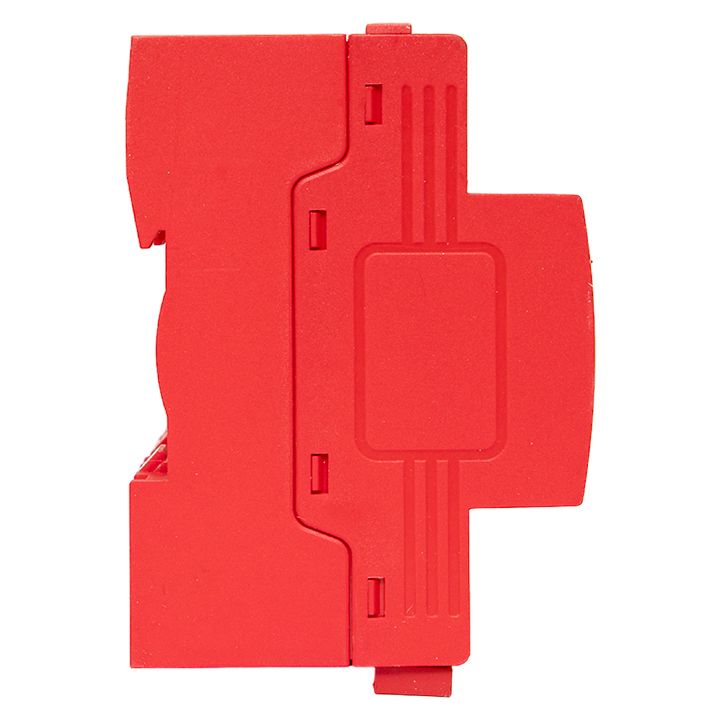

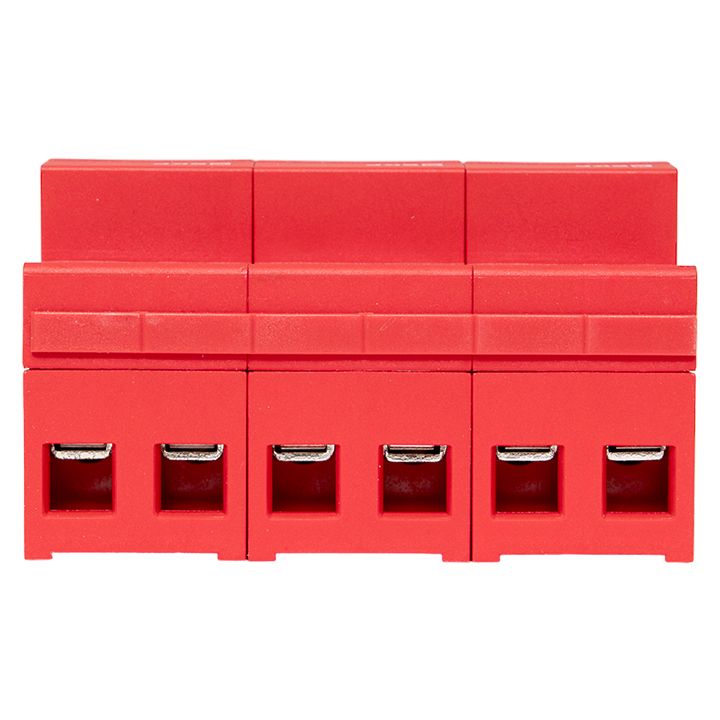

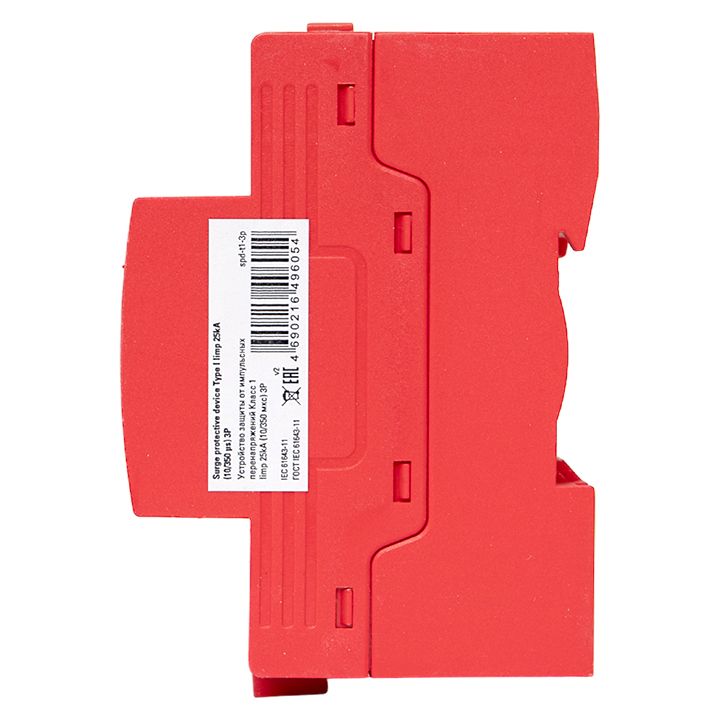

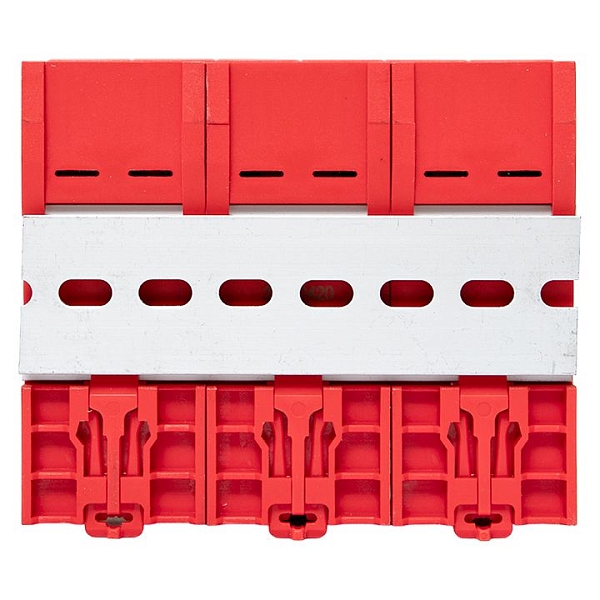

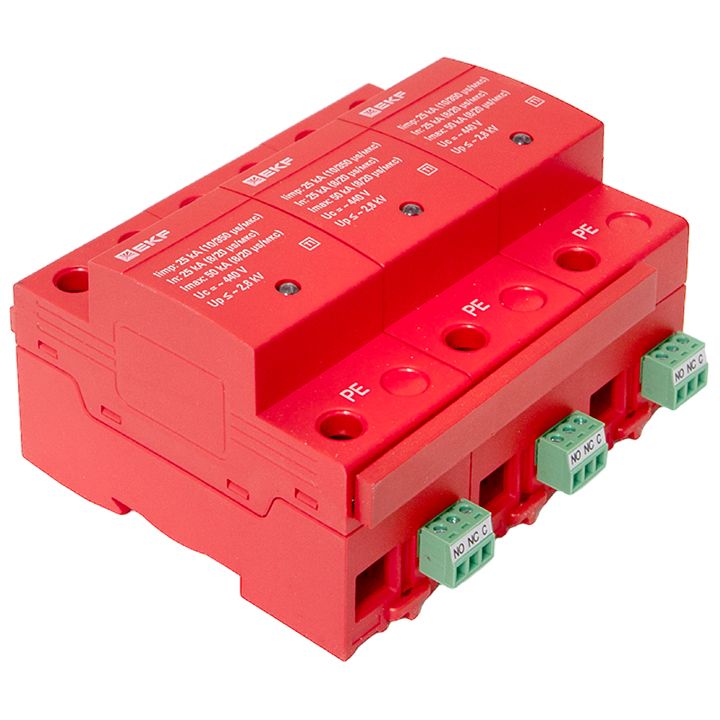

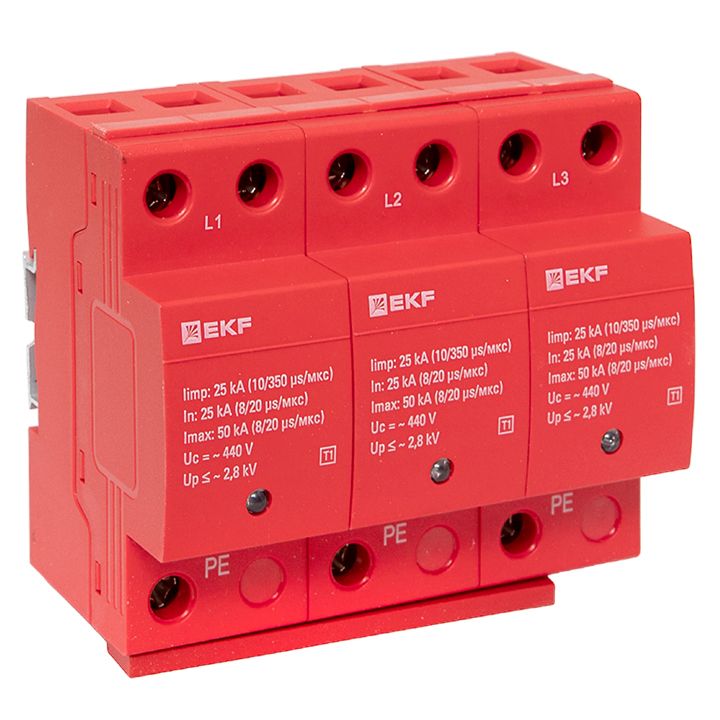

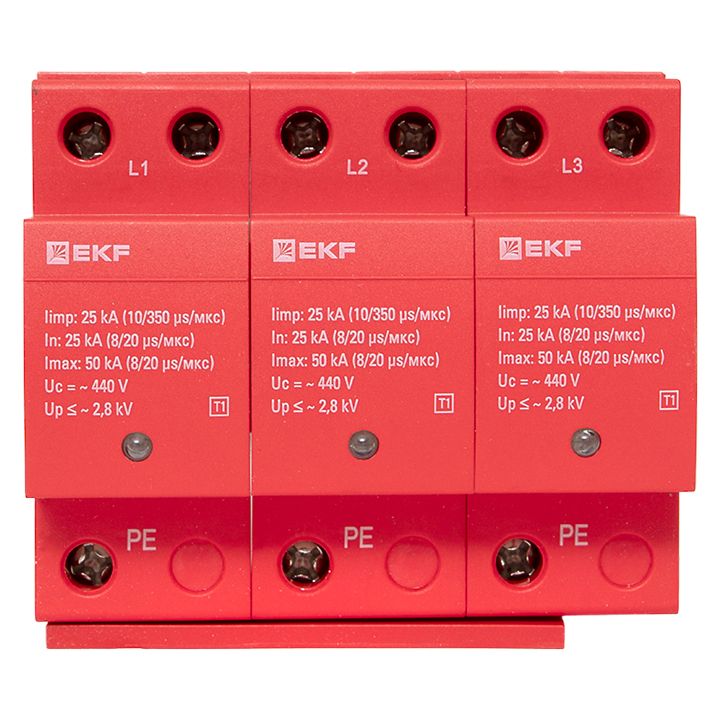

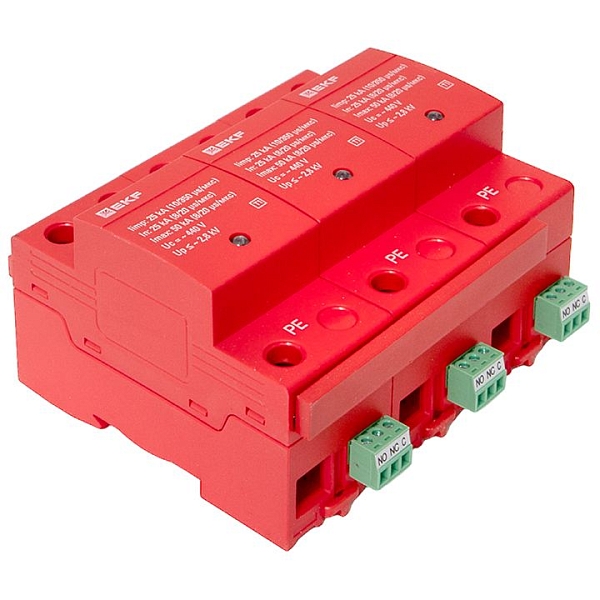

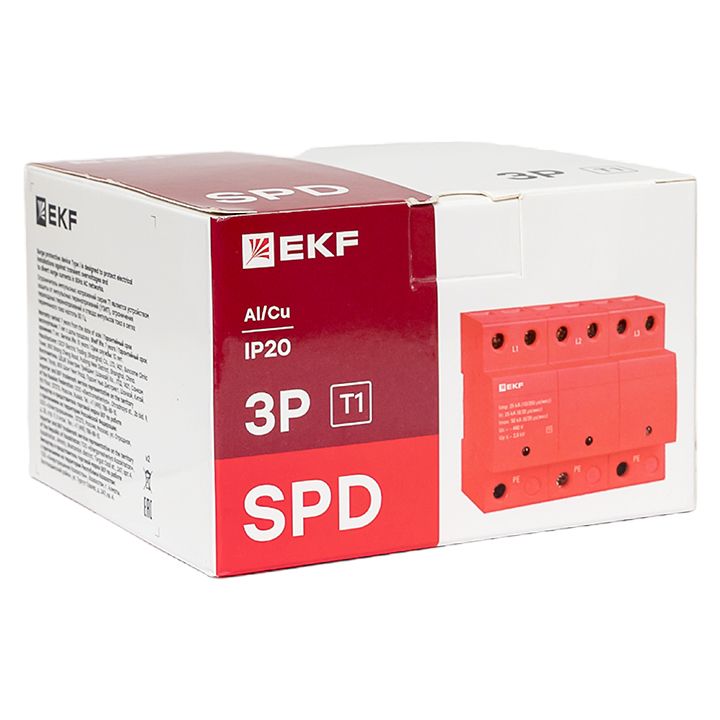

Устройство защиты от импульсных перенапряжений Класс 1 Iimp 25kA (10/350μs) 3P EKF spd-t1-3p

+247

Быстрая доставка

Скидки на крупные покупки

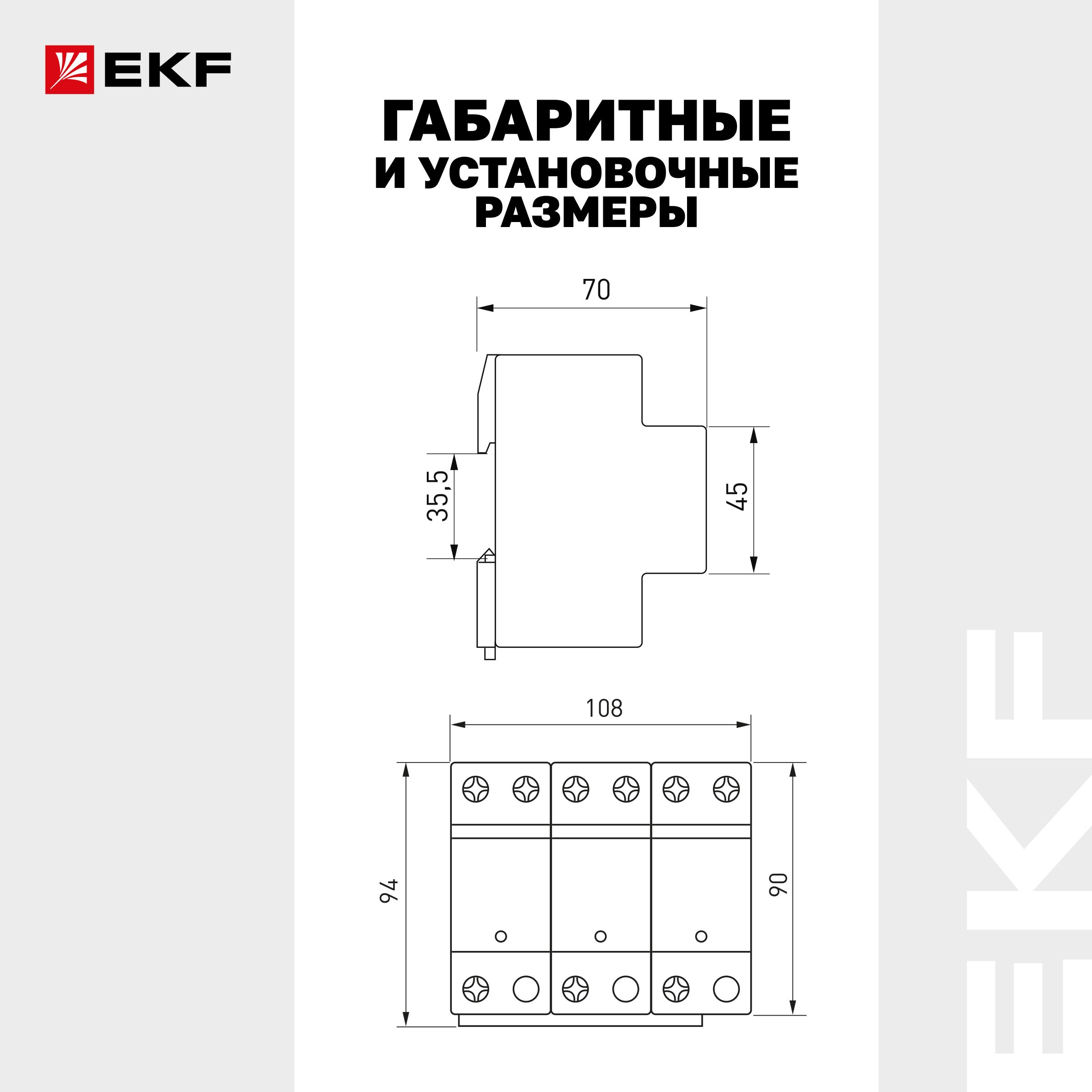

Конструктивный размер (габарит)

3 модуля

С контактом дистанционной сигнализации

Да

Номин. сброс импульсного тока (8/20)

25 кА

Номин. напряжение перемен. тока (AC)

Способ монтажа

DIN-рейка (с O-профилем) 15 мм

Уровень защиты по напряжению

2 кВ

Номин. напряжение постоян. тока (DC)

Серия

EKF

Наличие товара

Ногинск: нет в наличии

Артикул:

spd-t1-3p

Артикул скопирован

24 796 ₽

Нет в наличии

Быстрая доставка

Скидки на крупные покупки

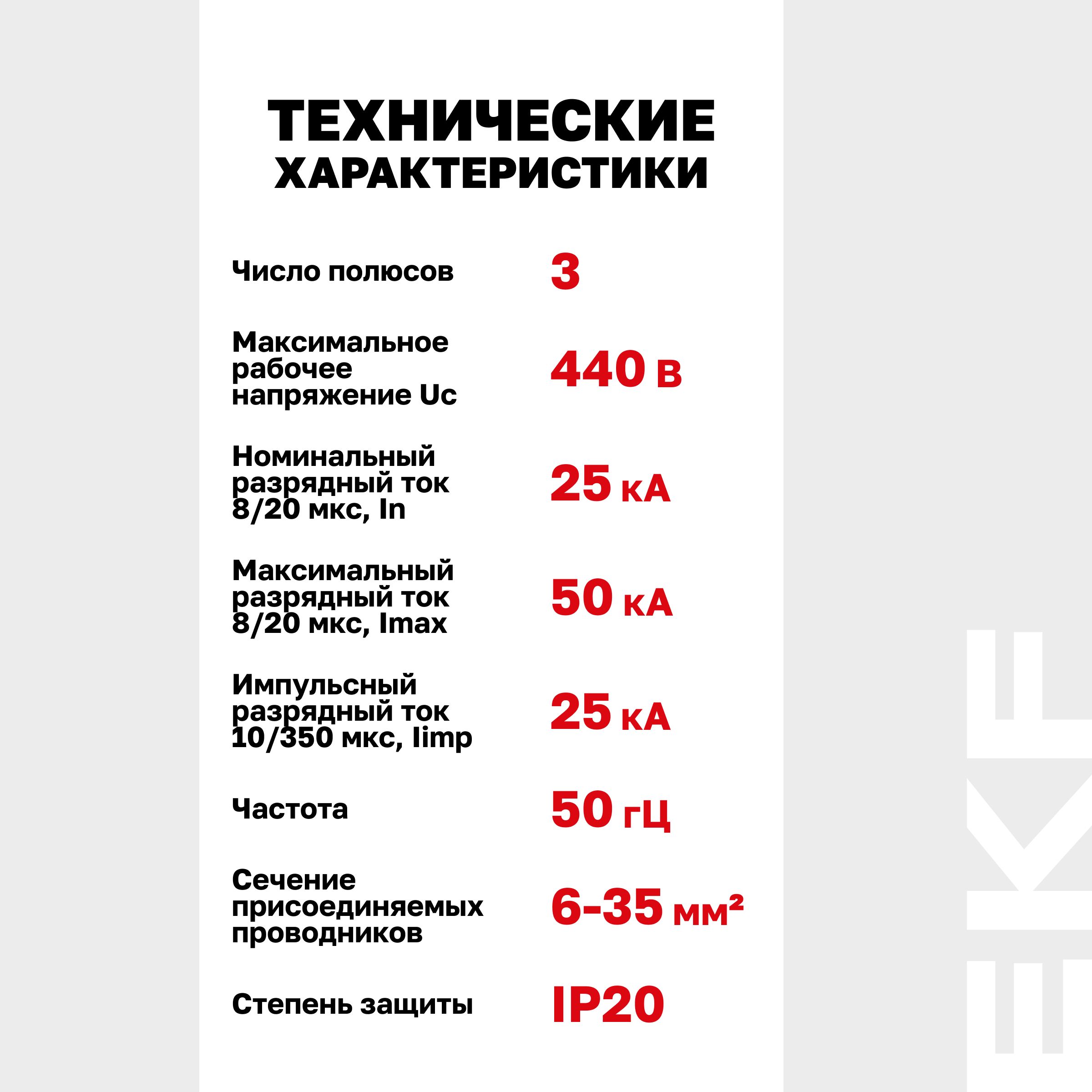

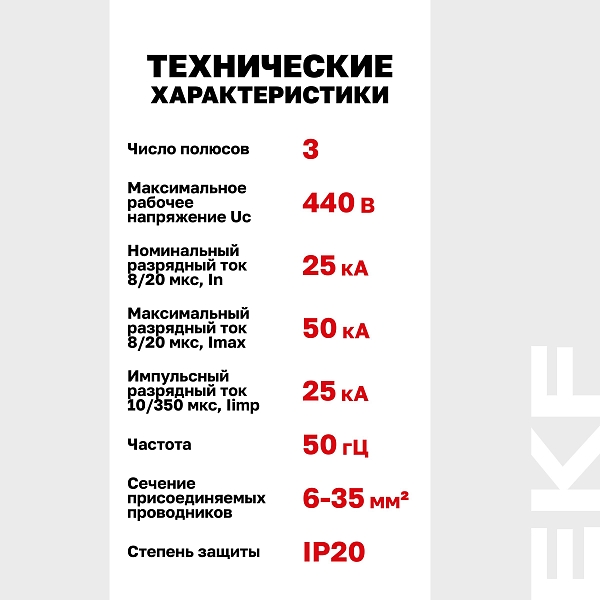

Характеристики spd-t1-3p

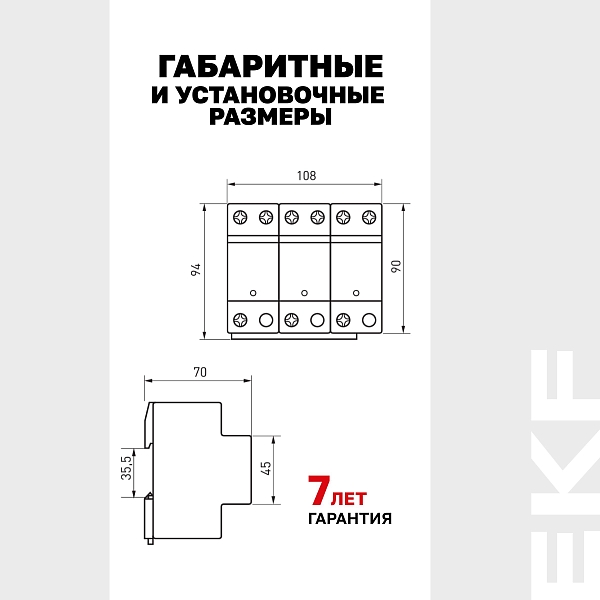

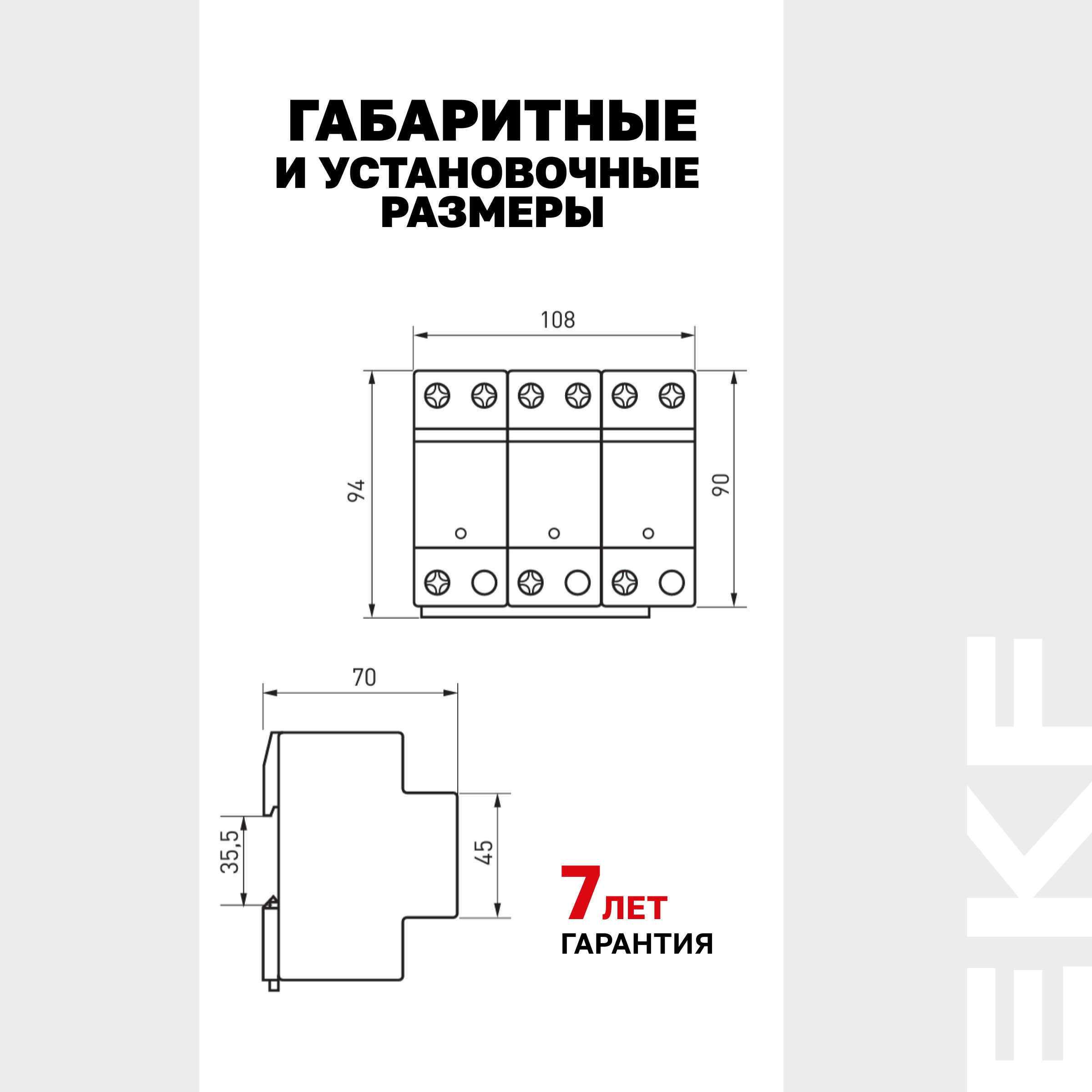

Конструктивный размер (габарит)
3 модуля

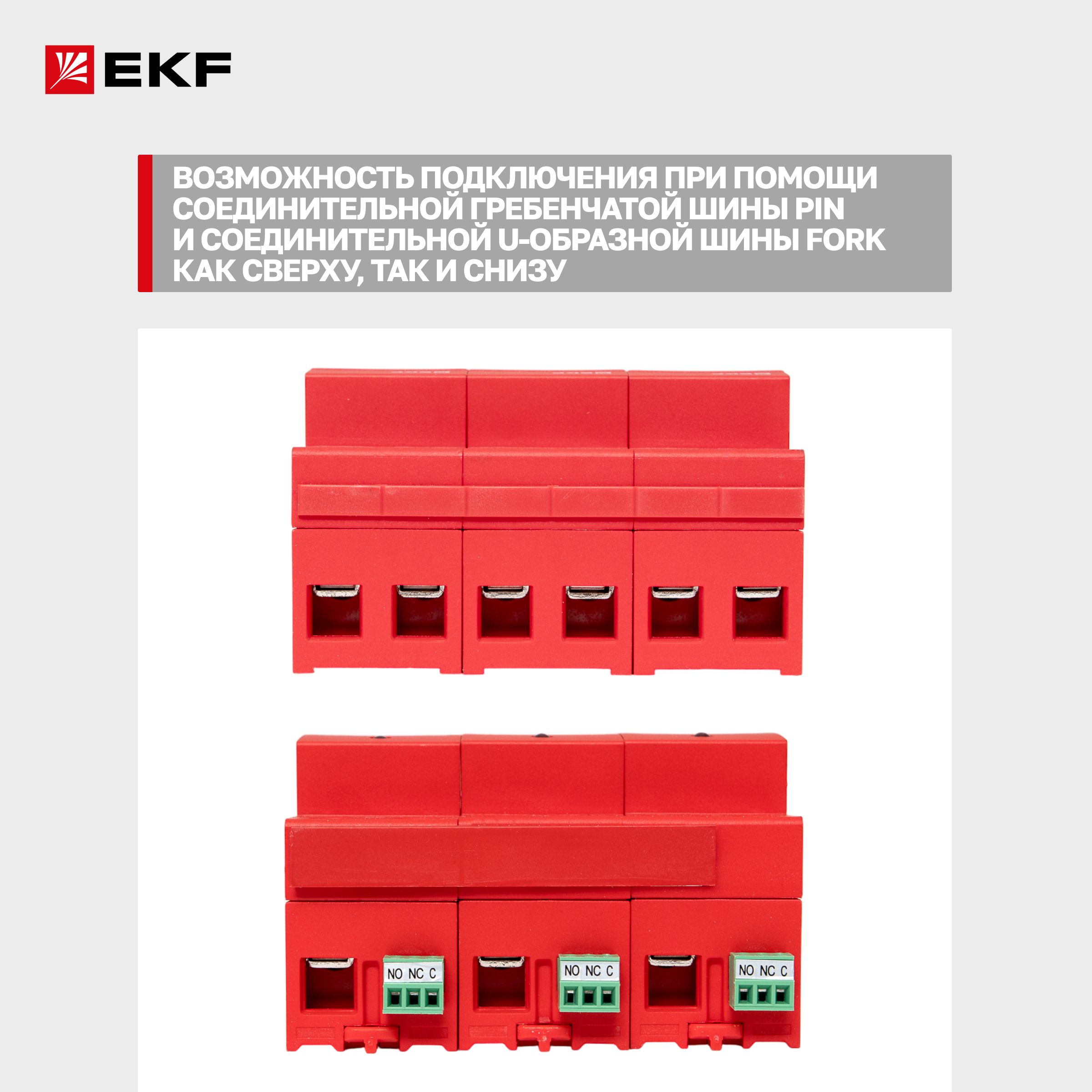

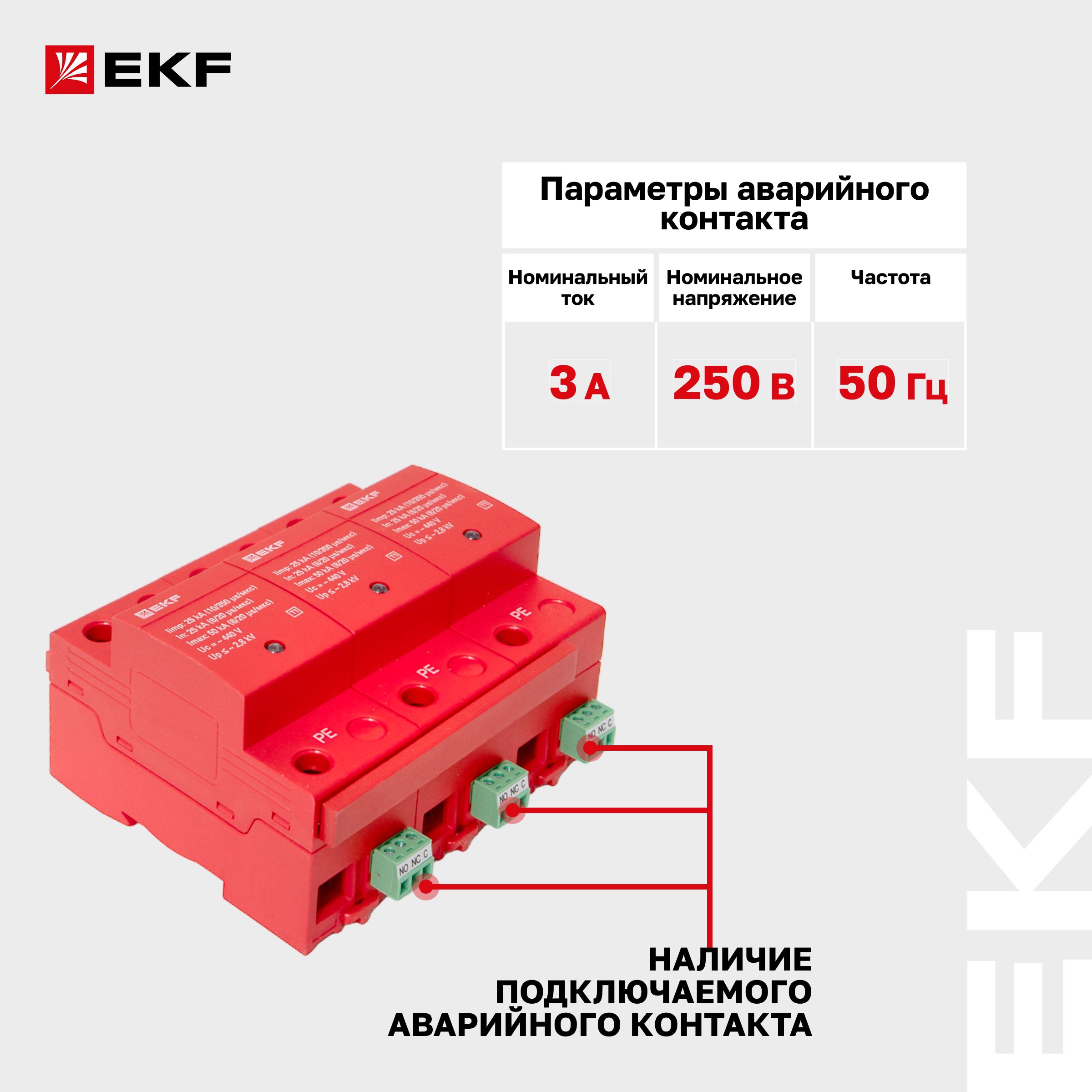

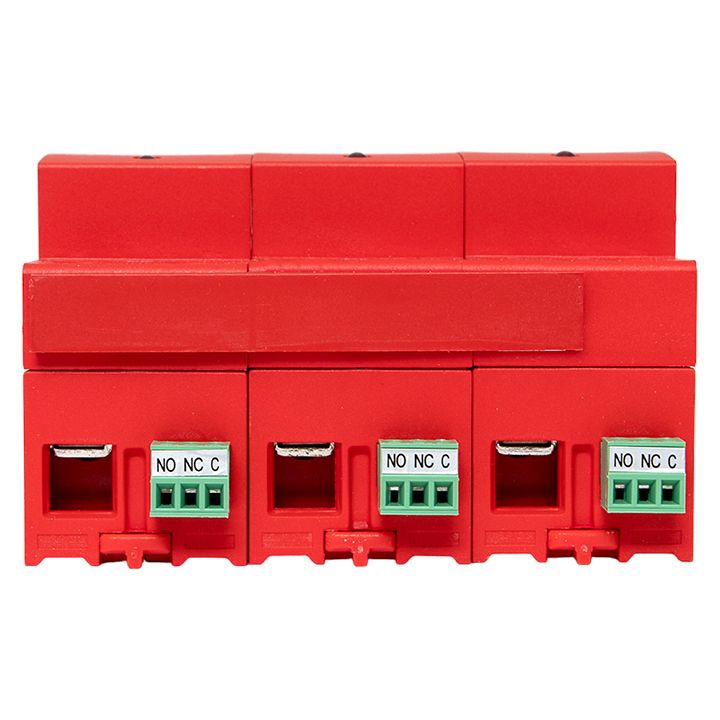

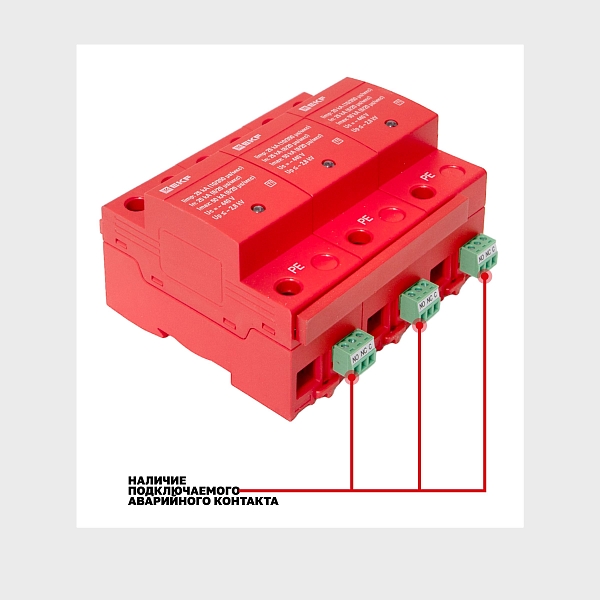

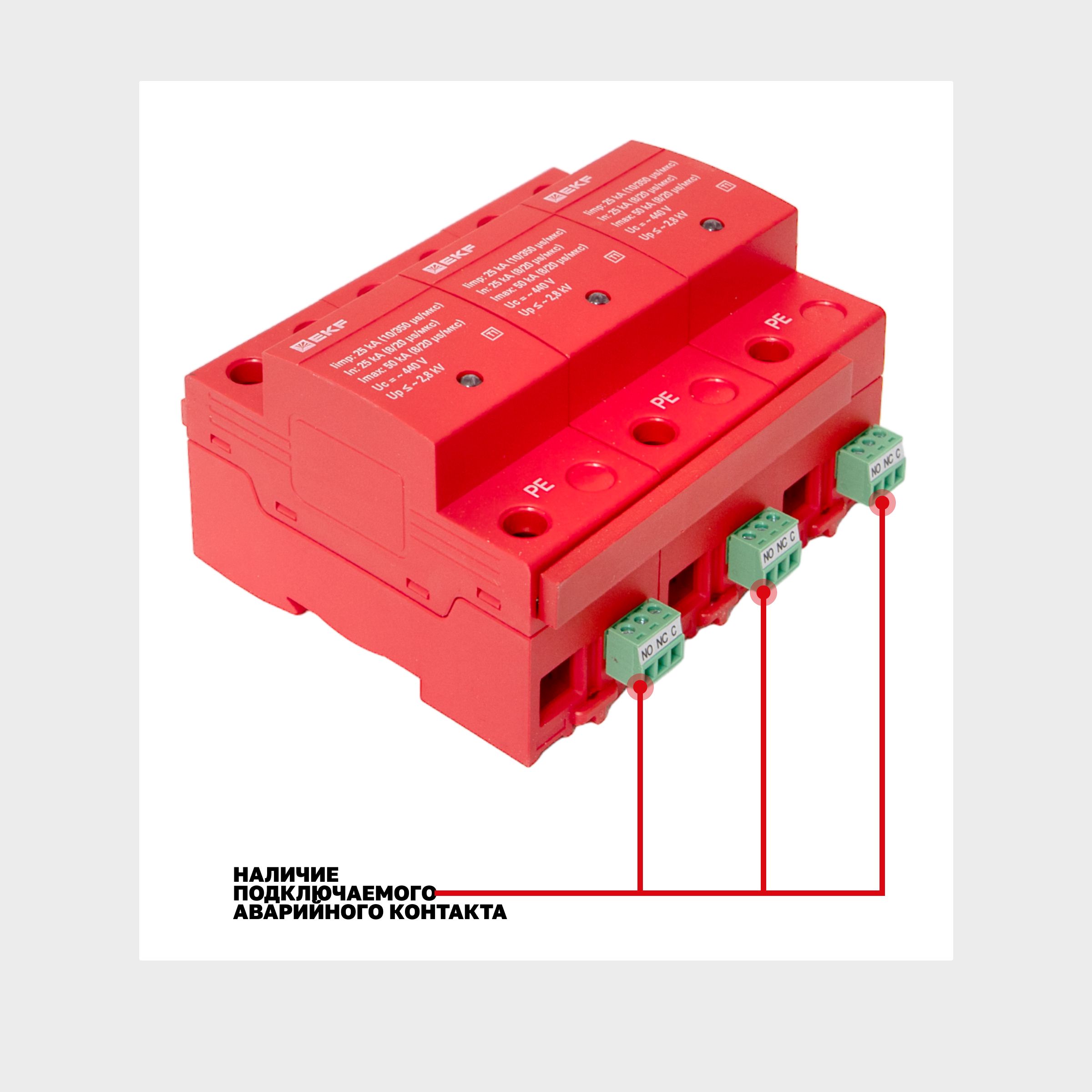

С контактом дистанционной сигнализации
Да
Номин. сброс импульсного тока (8/20)
25 кА
Номин. напряжение перемен. тока (AC)
В

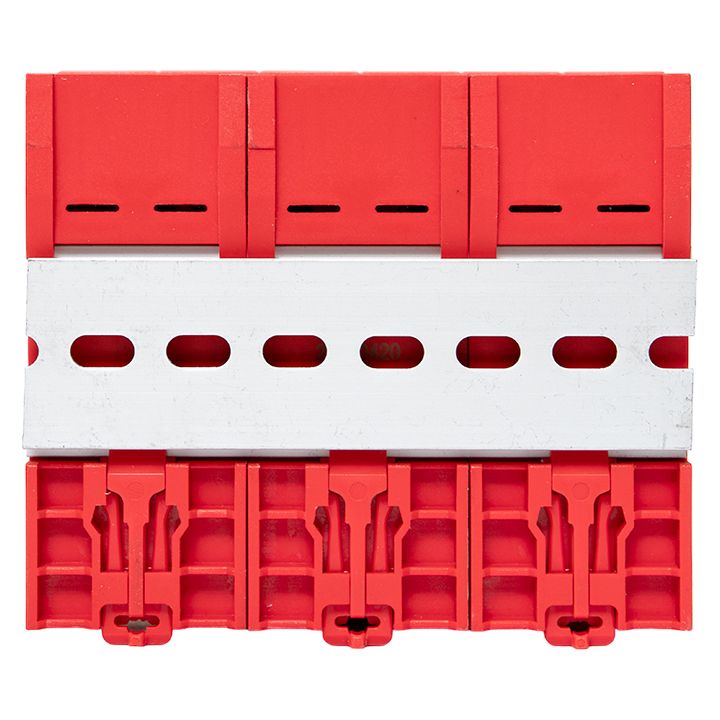

Способ монтажа
DIN-рейка (с O-профилем) 15 мм
Уровень защиты по напряжению
2 кВ
Номин. напряжение постоян. тока (DC)
В
Серия
EKF
Сигнал на устройстве
Оптический
Степень защиты (IP)
IP20
Класс УЗИП
1
Серия продукции
УЗИП Т1
Гарантийный срок хранения
7
Класс устройства
Класс I
Отключающая способность при коротком замыкании (Isccr)
кА

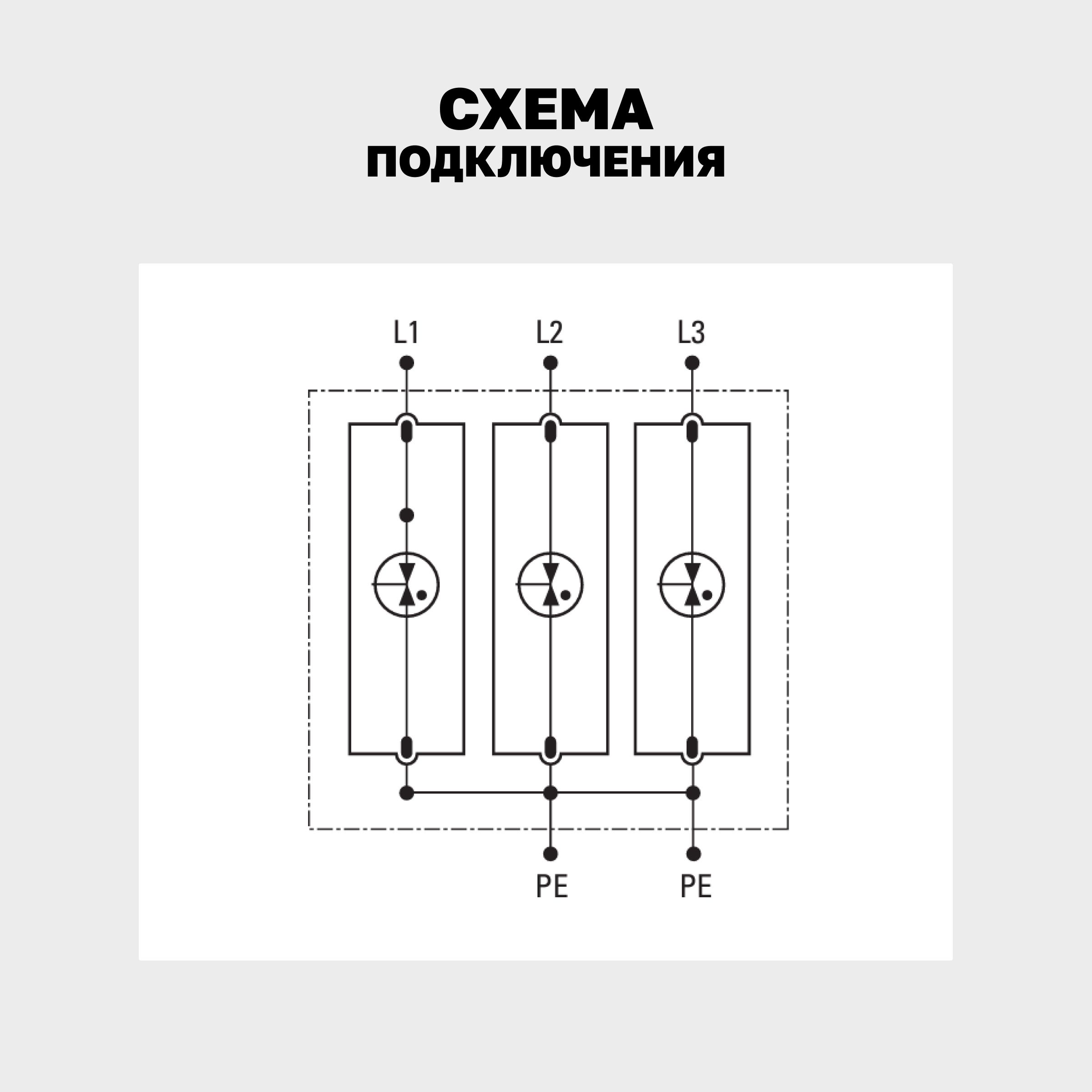

Конфигурация системы
Прочее
Конфигурация системы DC
Нет
Конфигурация системы IT
Нет
Конфигурация системы TN
Да
Конфигурация системы TN-C
Да
Конфигурация системы TN-S
Да
Конфигурация системы TT
Да
Конфигурация системы TN-C-S
Да
Максимальный импульсный ток разряда (8/20)
50 кА
Количество проводников (без заземления)
3
Поперечн. сечение жесткого проводника (одно-/многопроволочного)
6...35 мм²
Тип (исполнение) полюсов
3
Макс. длительное напряжение перемен. тока АС
275 В
Категория тип 2
Нет
Уровень защиты по напряжению L-N
кВ
Уровень защиты по напряжению L-PE/N-PE
2 кВ
Макс. длительное напряжение постоян. тока DC
В
Макс. фотоэлектрич. напряжение
В
Уровень защиты по напряжению N-PE
кВ
Встроенный резервный предохранитель
Нет
Макс. сечение жесткого проводника (одно-/многожильного)
25 мм²
Макс. сечение гибкого проводника (тонкопроволочного)
25 мм²

Описание spd-t1-3p

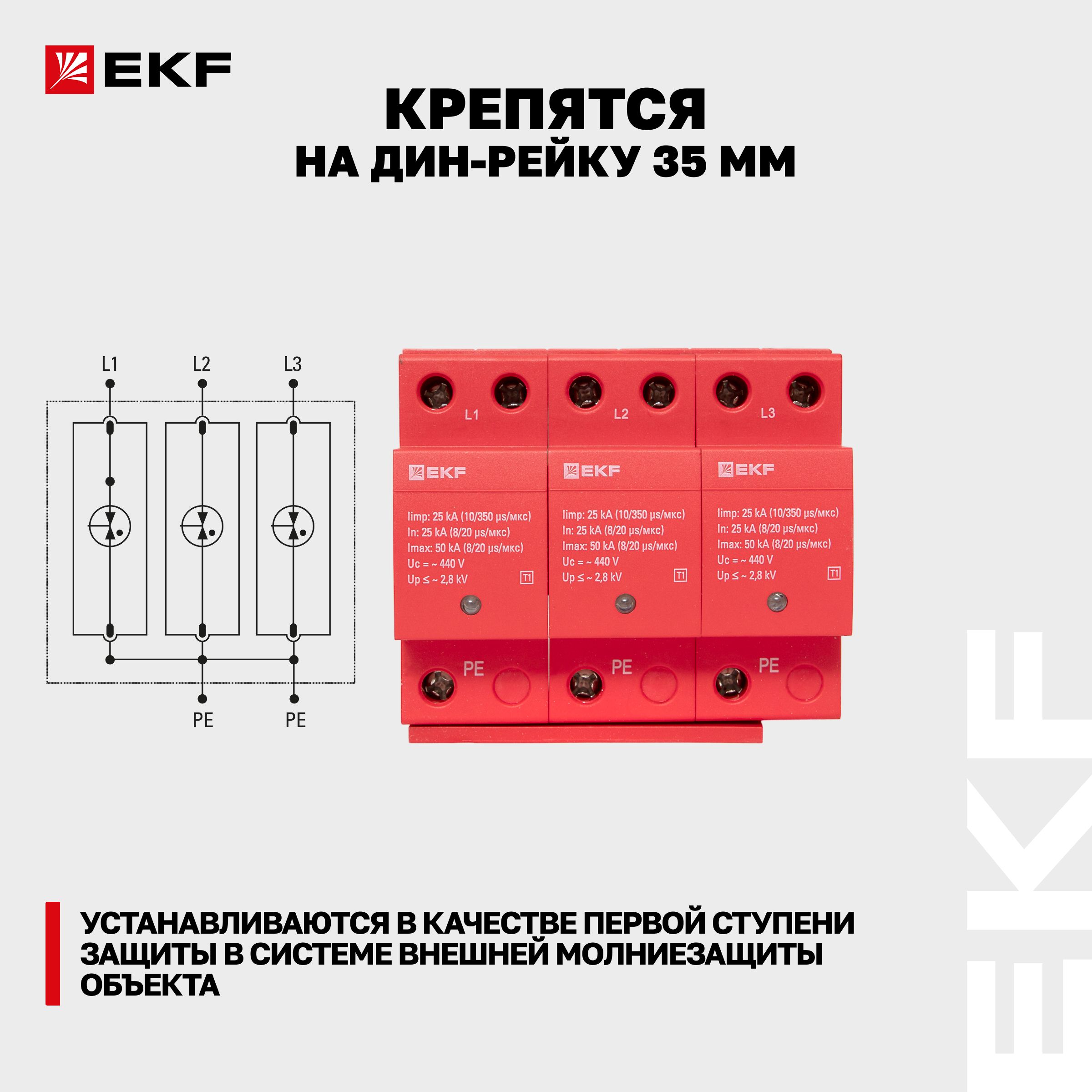

УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).
