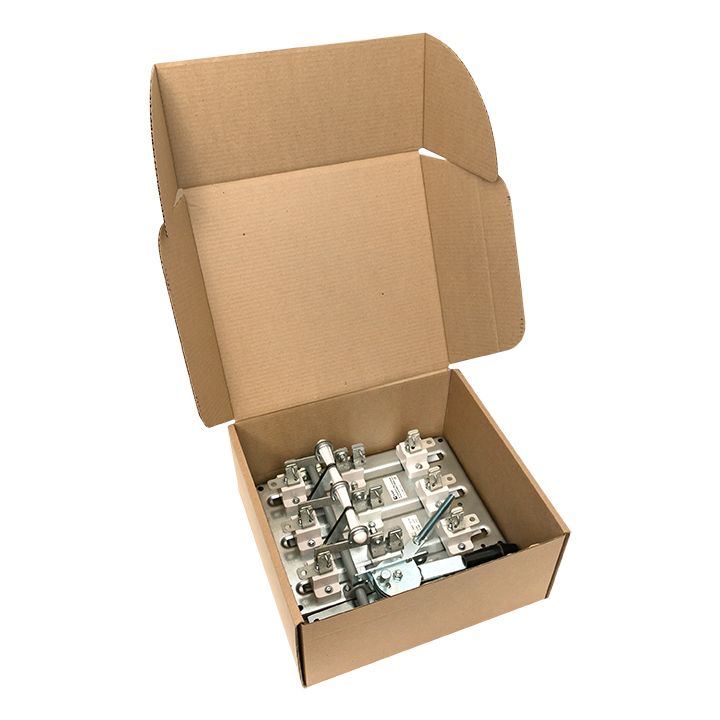

Разъединитель-предохранитель РПС-1 100А левый привод, без ППН EKF Basic rps-r-100l

+57

Быстрая доставка

Скидки на крупные покупки

Номин. продолжительный ток Iu

100 А

Условный номин. ток короткого замыкания Iq

20 кА

Количество полюсов

Номин. раб. напряжение

400...400 В

Степень защиты (IP), передняя сторона

IP00

С блокировкой/запираемый (-ая)

Нет

Моторный привод встроенный

Нет

Тип подключения силовой электрич. цепи

Болтовое соединение

Наличие товара

Ногинск: 219 шт
Новосибирск: нет в наличии

Артикул:

rps-r-100l

Артикул скопирован

5 771 ₽

Товар есть в наличии

Бесплатная доставка от 2000 руб.

Количество

В корзине
Перейти

Быстрая доставка

Скидки на крупные покупки

Характеристики rps-r-100l

Номин. продолжительный ток Iu
100 А
Условный номин. ток короткого замыкания Iq
20 кА
Количество полюсов
3
Номин. раб. напряжение
400...400 В
Степень защиты (IP), передняя сторона
IP00
С блокировкой/запираемый (-ая)
Нет
Моторный привод встроенный
Нет
Тип подключения силовой электрич. цепи
Болтовое соединение
Тип элемента управления
Кнопка/ручка поворотная
Цвет управляющего элемента
Прочее
Макс. допустимое раб. напряжение Ue AC
400 В
Конструкция прибора
Монтаж в распределительном щите
Степень защиты (NEMA)
4
Тип изделия/компонента
Выключатель-разъединитель нагрузки
Серия продукции
РПС, РПБ

Описание rps-r-100l

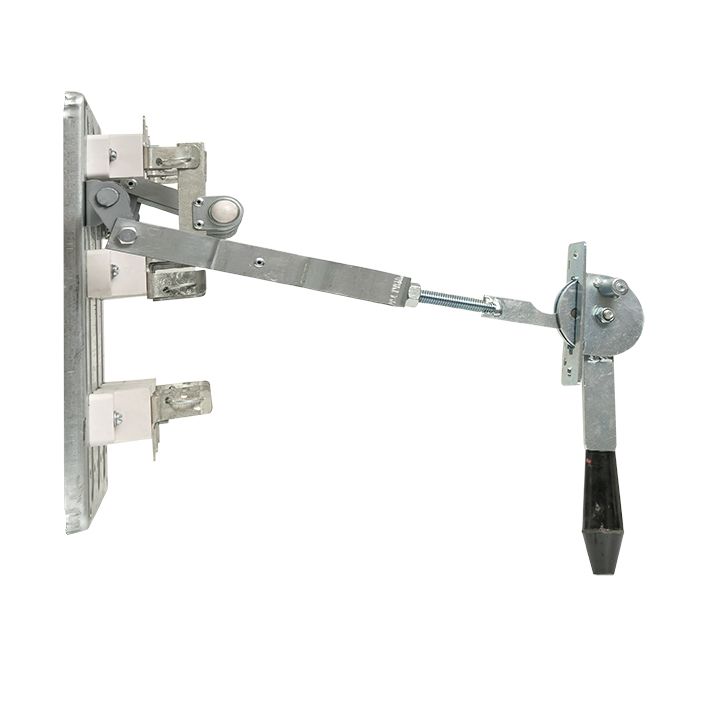

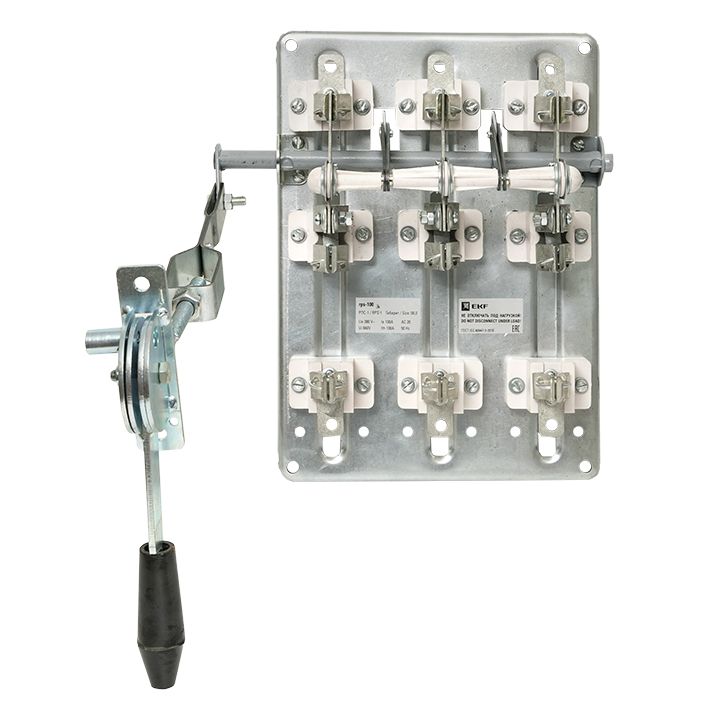

Разъединители-предохранители модели РП (РПБ/РПC) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.

Документация rps-r-100l

3D-модели

3D-модели «Разъединители РП (РПС, РПБ)» (7Z, 686.24 КБ)

Сертификаты

Сертификат соответствия ЕАЭС RU C-RU.HB26.B.01943/22 (PDF, 610.76 КБ)

Мастер-каталоги

Мастер-каталог, раздел «Выключатели-разъединители РП (РПС, РПБ)» (PDF, 153.17 КБ)

Паспорта

Паспорт «Разъединители-предохранители РПС/РПБ» (PDF, 877.34 КБ)
