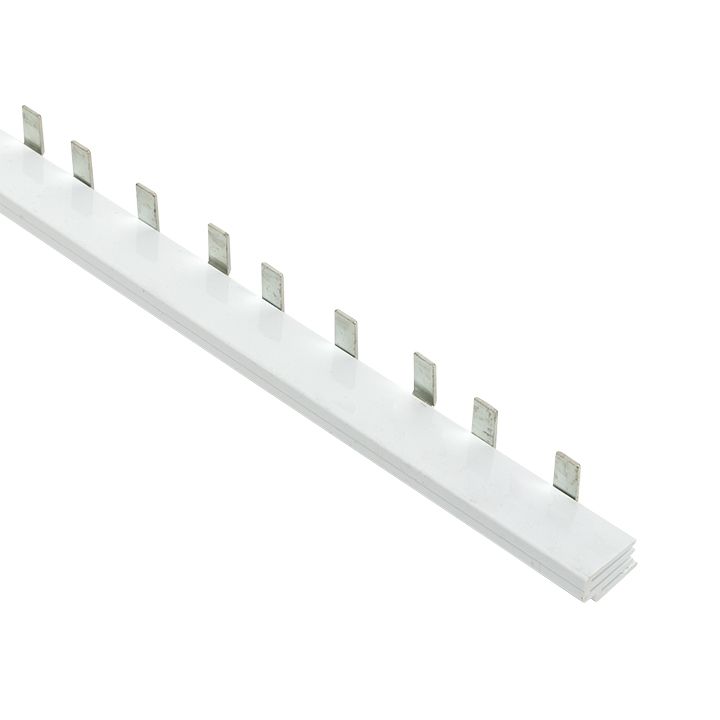

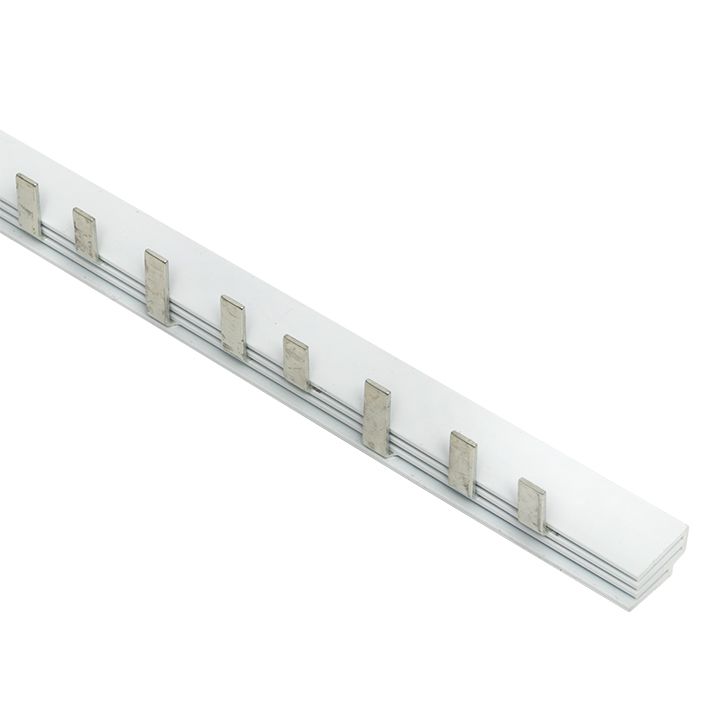

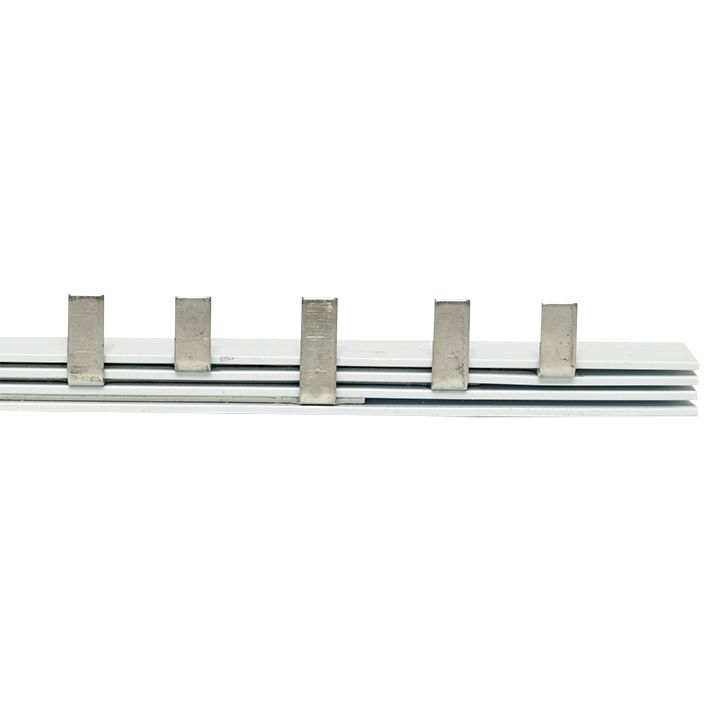

Шина соединительная типа PIN для 3-п нагр. 100А (36x27мм) EKF PROxima pin-03-100m

+60

Быстрая доставка

Скидки на крупные покупки

Количество фаз

Поперечное сечение

16 мм²

Номин. продолжительный ток Iu

100 А

Количество полюсов

Длина

1000 мм

Тип подключения

Штырь (Pin)

Номин. кратковременно выдерживаемый ток Icw

17000 кА

Подходит для устройств с N-проводником

Нет

Наличие товара

Ногинск: 309 шт

Артикул:

pin-03-100m

Артикул скопирован

6 036 ₽

Товар есть в наличии

Бесплатная доставка от 2500 руб. в пределах МКАД и от 5000 руб. за МКАД и по МО

Количество

В корзине
Перейти

Быстрая доставка

Скидки на крупные покупки

Характеристики pin-03-100m

Количество фаз
3
Поперечное сечение
16 мм²
Номин. продолжительный ток Iu
100 А
Количество полюсов
36
Длина
1000 мм
Тип подключения
Штырь (Pin)
Номин. кратковременно выдерживаемый ток Icw
17000 кА
Подходит для устройств с N-проводником
Нет
Подходит для количества подключаемых устройств
12
Макс. допустимое раб. напряжение Ue
400 В
Размер шага
27 мм
Серия
PROxima
Изолированн.
Да
Условный номин. ток короткого замыкания Iq
17000 кА
Номин. импульсное напряжение
4000 кВ
Подходит для аппаратов с вспомогат. выключателем (доп. контактом)
Нет

Описание pin-03-100m

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.

Документация pin-03-100m

3D-модели

3D-модели "Шина соед. типа PIN" (RAR, 148.82 КБ)

Сертификаты

Сертификат соответствия ЕАЭС KG 417/036.CN.02.00063 (PDF, 1.47 МБ)

Мастер-каталоги

Мастер-каталог «Шина соединительная типа PIN 63A 54 мод. для диф. автоматов EKF PROxima» (PDF, 740.93 КБ)
