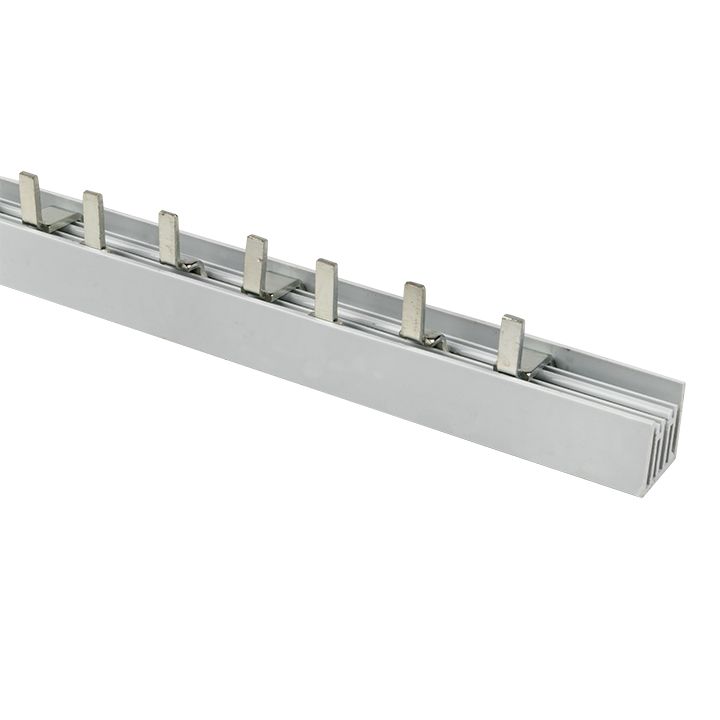

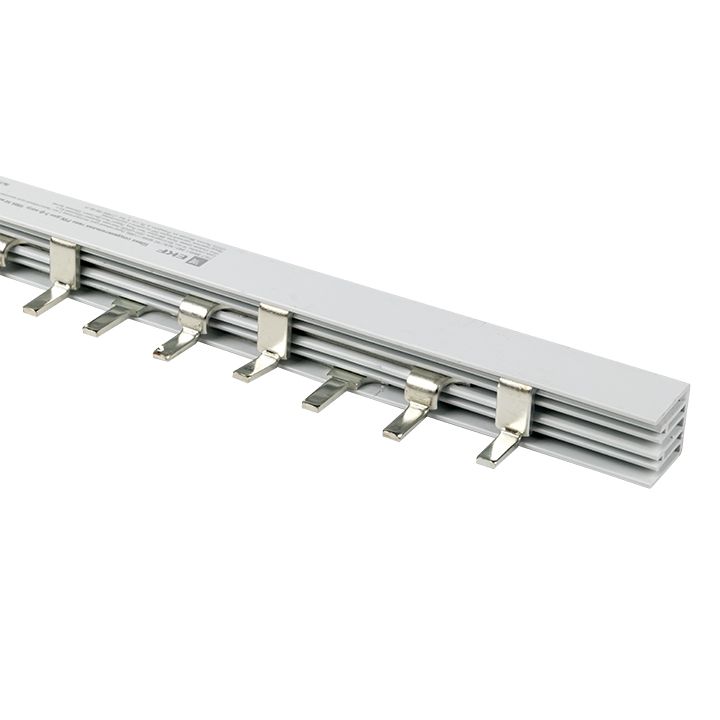

Шина соединительная типа PIN для 3-п нагр. 100А 54 мод. EKF PROxima pin-03-100

Характеристики

Характеристики pin-03-100

  • Количество фаз
    3
  • Поперечное сечение
    16 мм²
  • Номин. продолжительный ток Iu
    100 А
  • Количество полюсов
    54
  • Длина
    1000 мм
  • Тип подключения
    Штырь (Pin)
  • Номин. кратковременно выдерживаемый ток Icw
    15000 кА
  • Подходит для устройств с N-проводником
    Нет
  • Подходит для количества подключаемых устройств
    18
  • Макс. допустимое раб. напряжение Ue
    400 В
  • Размер шага
    17.8 мм
  • Серия
    PROxima
  • Изолированн.
    Да
  • Условный номин. ток короткого замыкания Iq
    15000 кА
  • Номин. импульсное напряжение
    4000 кВ
  • Подходит для аппаратов с вспомогат. выключателем (доп. контактом)
    Нет
Описание

Описание pin-03-100

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
