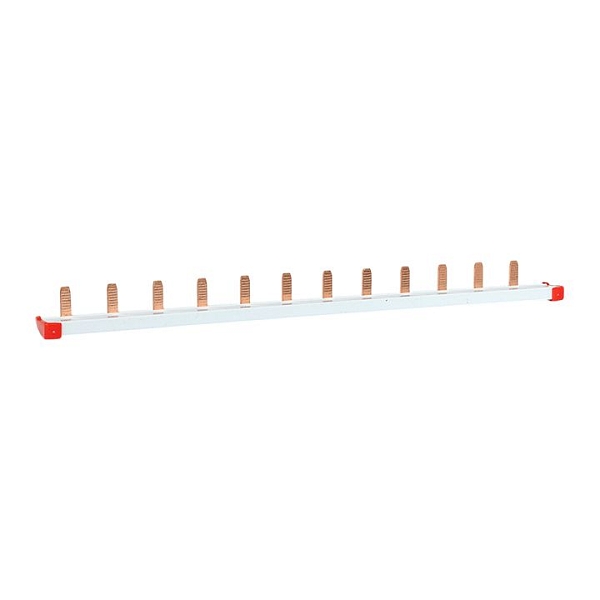

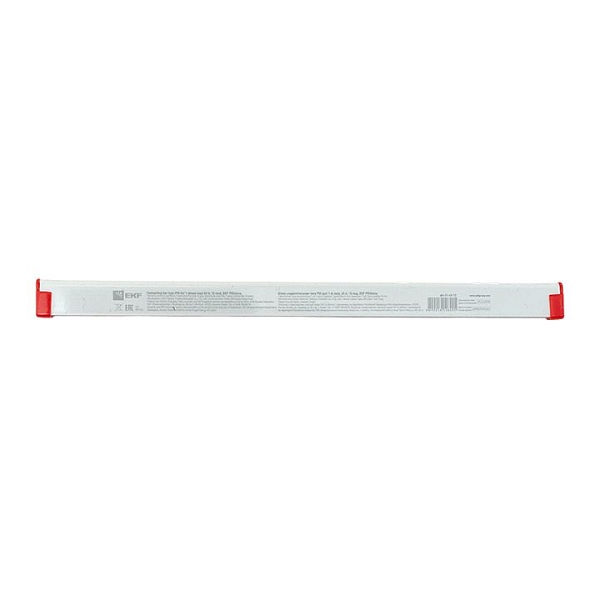

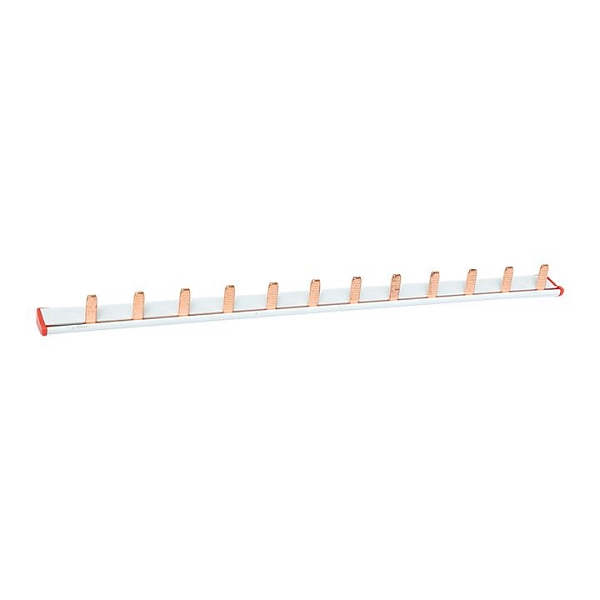

Шина соединительная типа PIN для 1-п нагр. 63А 12 мод. EKF PROxima pin-01-63-12

Быстрая доставка

Скидки на крупные покупки

Поперечное сечение

10 мм²

Номин. продолжительный ток Iu

63 А

Количество полюсов

Длина

220 мм

Тип подключения

Штырь (Pin)

Номин. кратковременно выдерживаемый ток Icw

12000 кА

Подходит для устройств с N-проводником

Нет

Подходит для количества подключаемых устройств

Наличие товара

Ногинск: 10971 шт

Артикул:

pin-01-63-12

Артикул скопирован

217 ₽

Товар есть в наличии

Бесплатная доставка от 2500 руб. в пределах МКАД и от 5000 руб. за МКАД и по МО

Количество

В корзине
Перейти

Быстрая доставка

Скидки на крупные покупки

Характеристики pin-01-63-12

Поперечное сечение
10 мм²
Номин. продолжительный ток Iu
63 А
Количество полюсов
12
Длина
220 мм
Тип подключения
Штырь (Pin)
Номин. кратковременно выдерживаемый ток Icw
12000 кА
Подходит для устройств с N-проводником
Нет
Подходит для количества подключаемых устройств
12
Макс. допустимое раб. напряжение Ue
230 В
Размер шага
17.8 мм
Серия
PROxima
Изолированн.
Да
Условный номин. ток короткого замыкания Iq
12000 кА
Номин. импульсное напряжение
4000 кВ
Подходит для аппаратов с вспомогат. выключателем (доп. контактом)
Нет

Описание pin-01-63-12

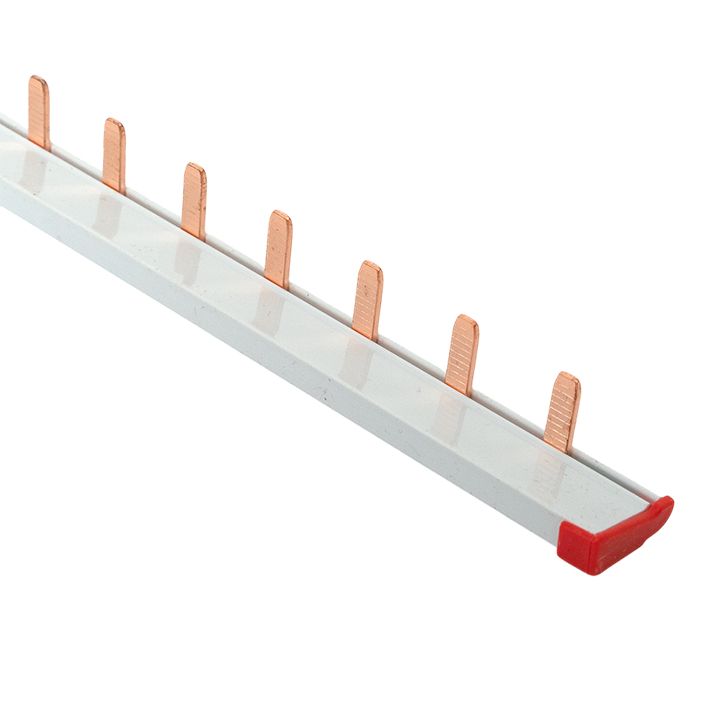

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.

Документация pin-01-63-12

3D-модели

3D-модели "Шина соед. типа PIN" (RAR, 148.82 КБ)

Сертификаты

Сертификат соответствия ЕАЭС KG 417/036.CN.02.00063 (PDF, 1.47 МБ)

Мастер-каталоги

Мастер-каталог «Шина соединительная типа PIN 63A 54 мод. для диф. автоматов EKF PROxima» (PDF, 740.93 КБ)
