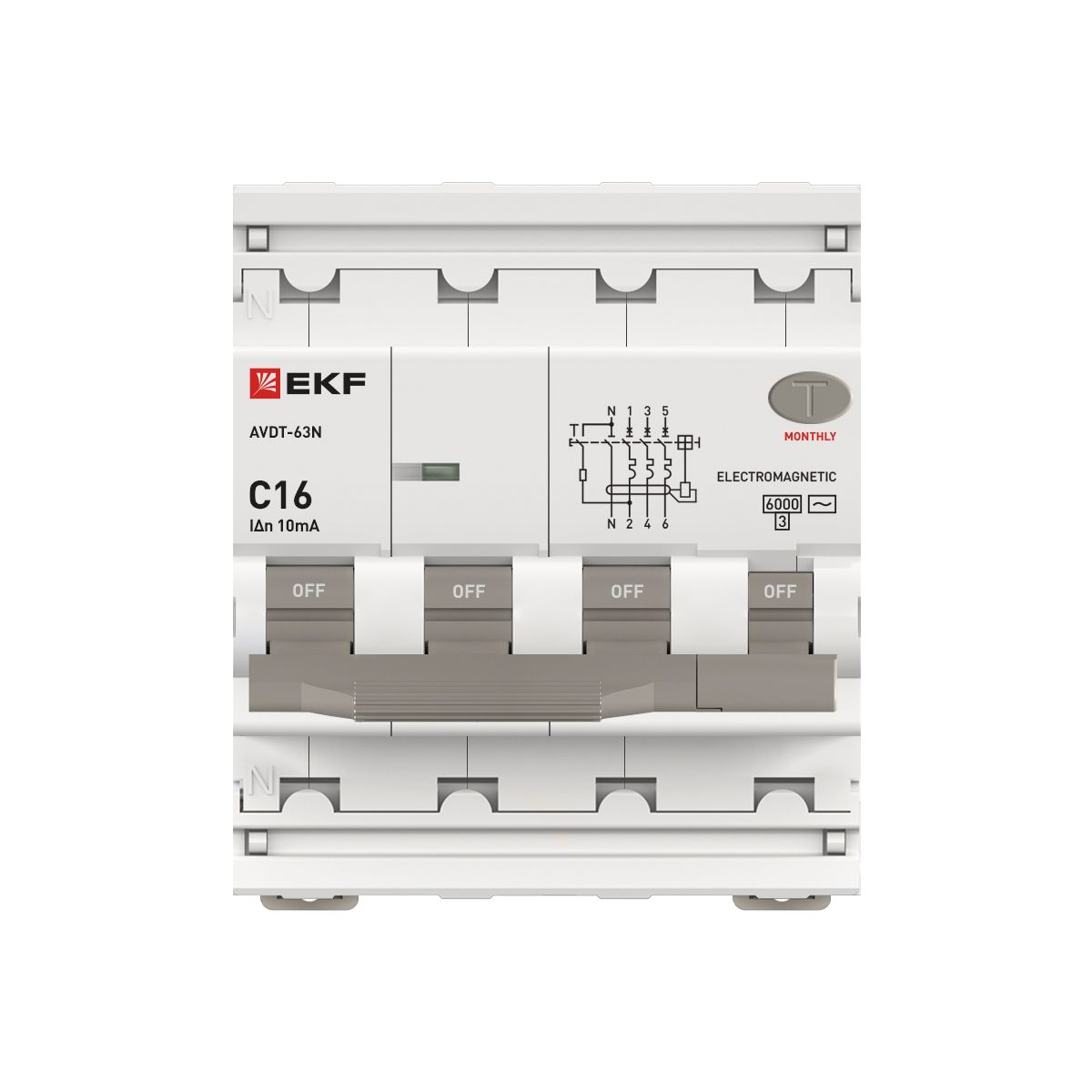

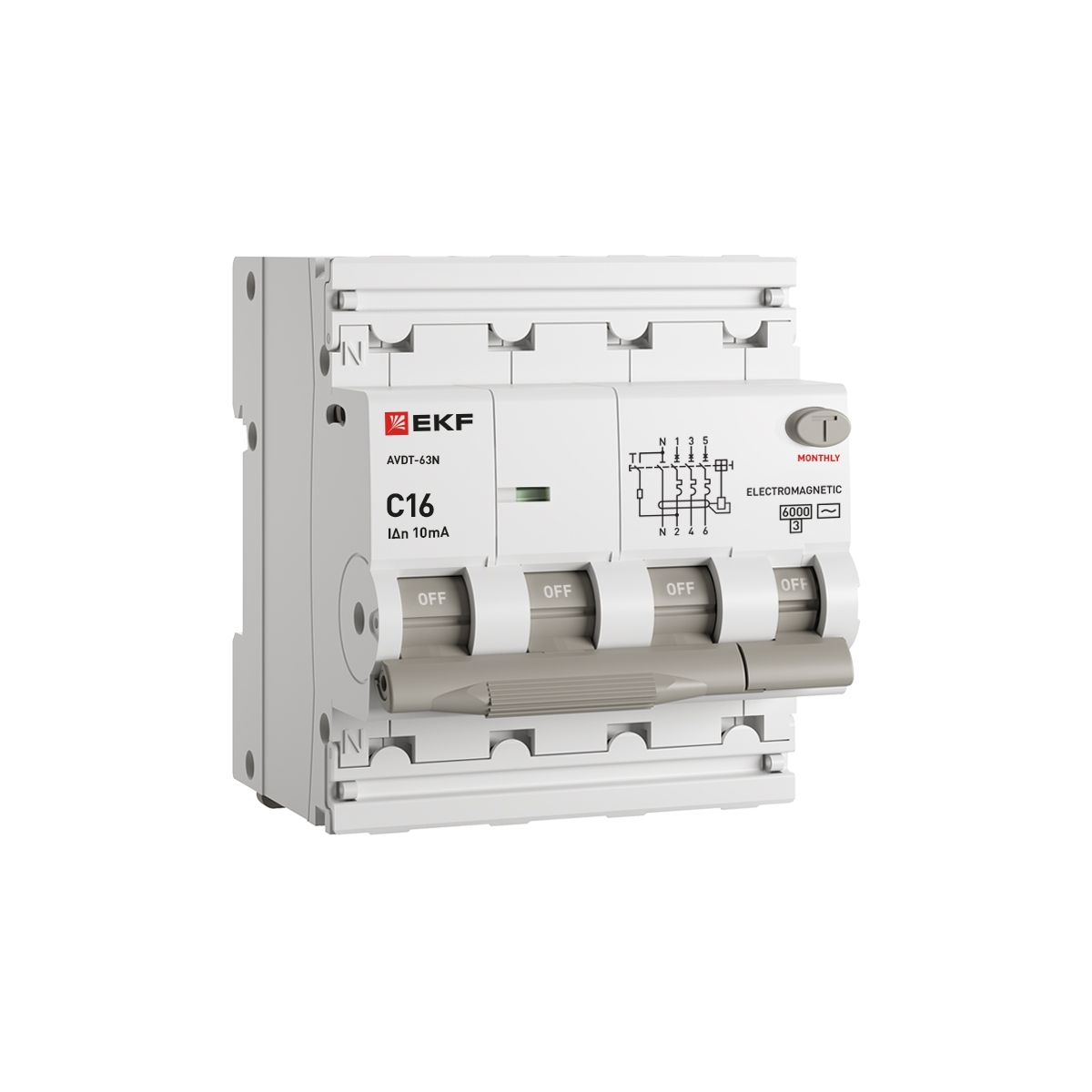

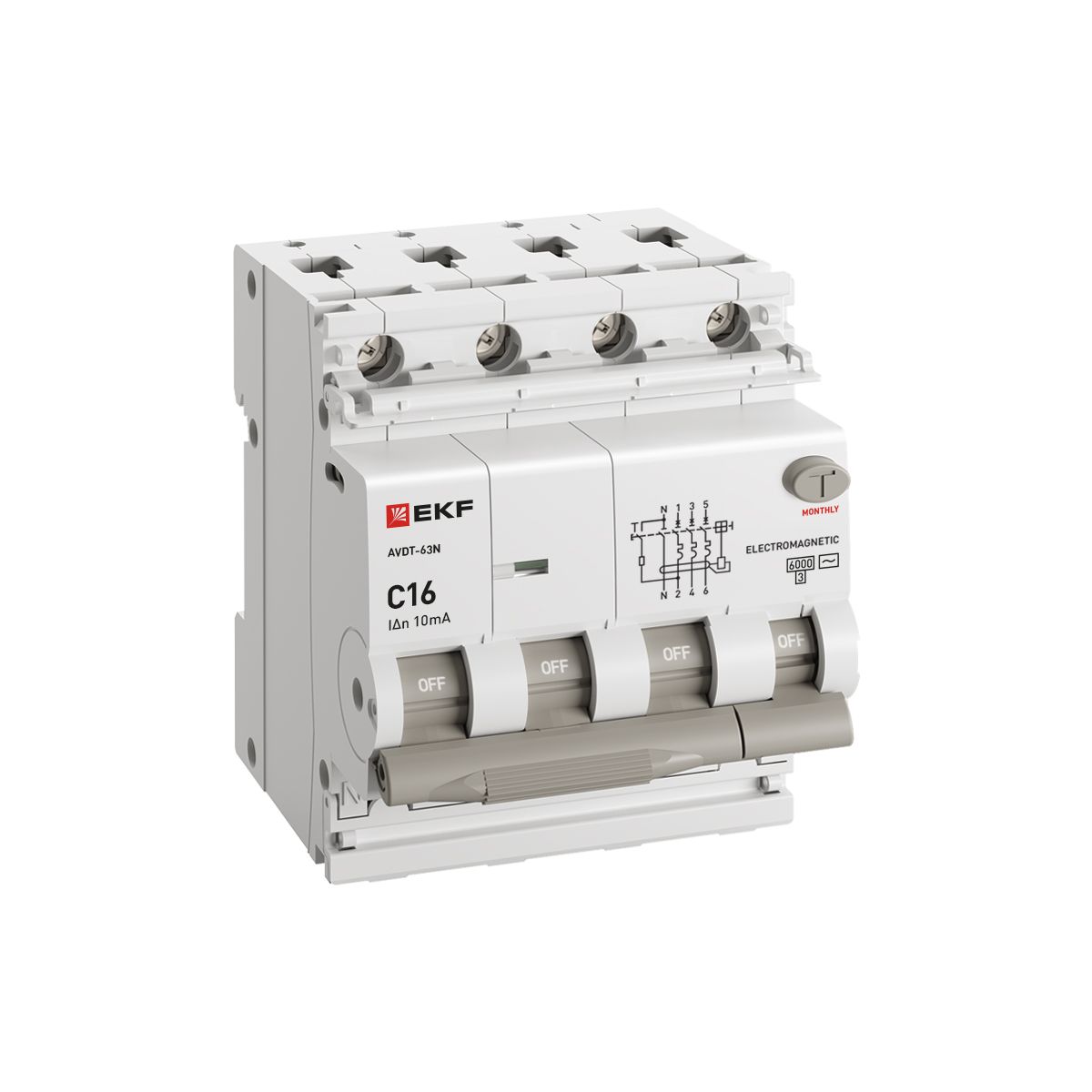

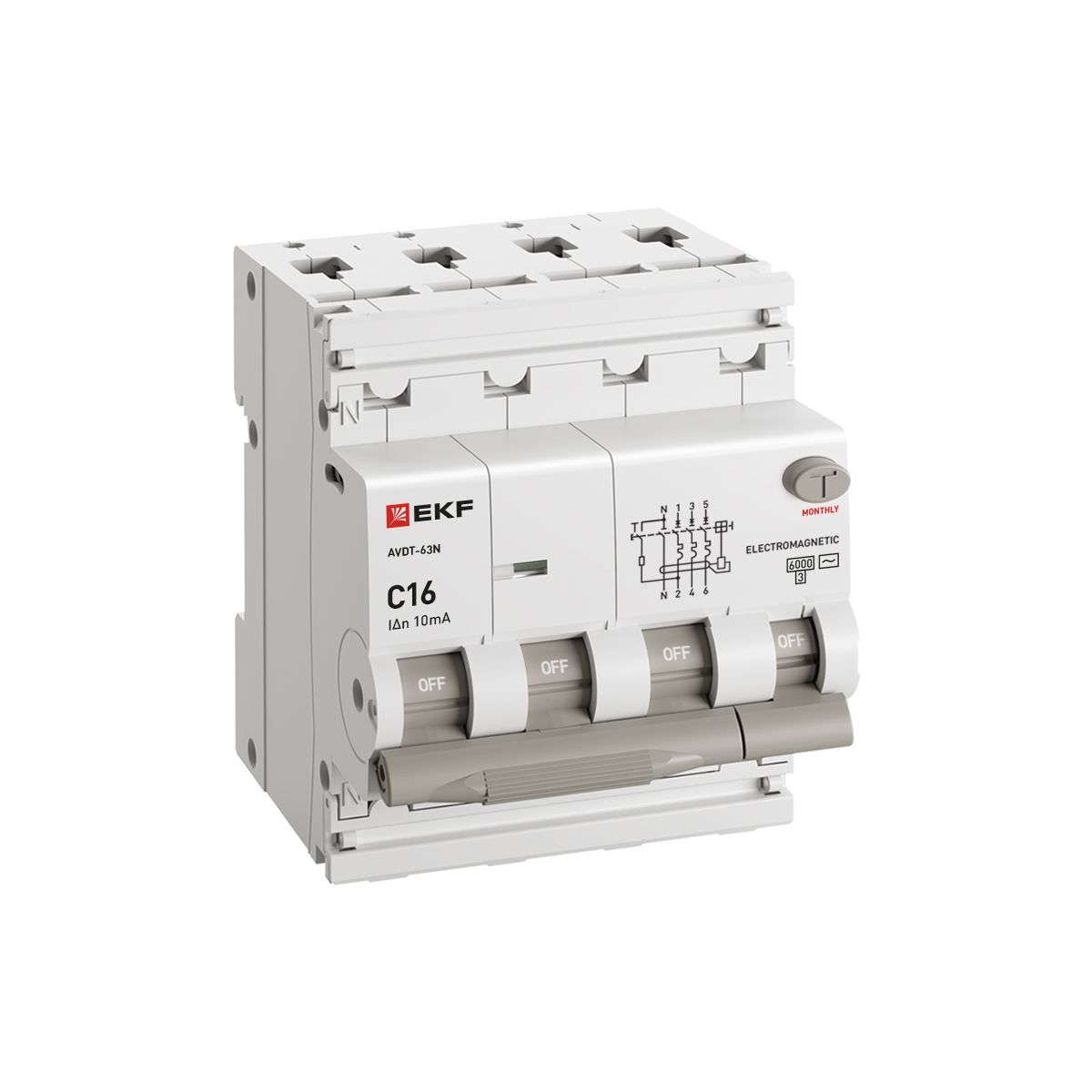

Автоматический выключатель дифференциального тока АВДТ-63N 3P+N 16А характеристика C 10мА тип AC электромеханический 6кА PROXIMA EKF D63N46M16C10

+42

Быстрая доставка

Скидки на крупные покупки

Серия

PROxima

Тип напряжения

AC (перемен.)

Глубина установочная (встраив.)

72 мм

Номин. ток

16 А

Номин. напряжение

400 В

Характеристика срабатывания (кривая тока)

Номин. напряжение изоляции Ui

500 В

Номин. ток утечки

0.01 А

Наличие товара

Ногинск: нет в наличии
Новосибирск: нет в наличии

Артикул:

D63N46M16C10

Артикул скопирован

4 238 ₽

Под заказ

Быстрая доставка

Скидки на крупные покупки

Характеристики D63N46M16C10

Серия
PROxima
Тип напряжения
AC (перемен.)
Глубина установочная (встраив.)
72 мм
Номин. ток
16 А
Номин. напряжение
400 В
Характеристика срабатывания (кривая тока)
C
Номин. напряжение изоляции Ui
500 В
Номин. ток утечки
0.01 А
Тип тока утечки
AC (перемен.)
Устойчивость к импульсному току
6 кА
Класс токоограничения
3
Категория перенапряжения
3
Степень загрязнения
3
Модульная ширина (общ. кол-во модульных расстояний)
4
Частота
50/60 Гц
Степень защиты (IP)
IP20
Количество защищенных полюсов
3
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом
Да
Подходит для скрытого монтажа (заподлицо)
Да
Поперечн. сечение подключ. однопроволочного (жесткого) провода
0...25 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода
0...16 мм²
С блокировкой
Нет
Рабочая температура окружающей среды
-25...50 °C
Общ. количество полюсов
4
Защита от ложного срабатывания
Нет
Номинальное импульсное выдерживаемое напряжение Uimp
6 кВ
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1
6 кА
Характеристика отключения
Без задержки
Серия продукции
АВДТ-63N
Гарантийный срок хранения
7
Гарантийный срок эксплуатации
7
Срок службы, лет
20
Механическая износостойкость, кол-во циклов
20000
Коммутационная износостойкость, кол-во циклов
10000
Тип модуля дифференциальной защиты
Электромеханический

Описание D63N46M16C10

Автоматический выключатель дифференциального тока АВДТ-63N PROXIMA EKF – это аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особая конструкция рычага обеспечивает информативность устройства, указывая на причину срабатывания (опущена только часть рычага – короткое замыкание или перегрузка, опущены обе части рычага – ток утечки). Особенностью данной серии АВДТ является усовершенствованная конструкция. Данные выключатели имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования винтовых клемм, что исключает несанкционированный доступ к проводникам. Автоматические выключатели дифференциального тока АВДТ-63N PROXIMA EKF соответствуют ГОСТ IEC 61009-1. Возможна коммутация алюминиевым и медным проводником.
